Description technique
Sous avis technique 2.1/19-1803_V1

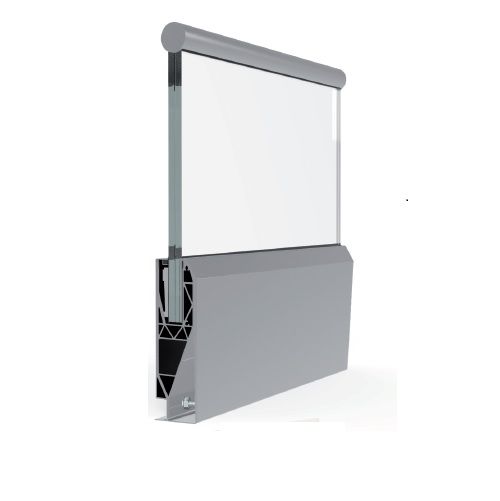

Le kit profil de sol modèle SB-A1 peut être installé en établissement recevant du public ERP
Le kit est composé :
- 1 longueur de 4000 mm de profil de sol SB-A1
- 1 set de serrage du verre comprenant 1 latte de serrage du verre, 8 cales d'assise pour le verre, 1 bande de protection adhésive, 2 bandes de protection.
- 1 profil de finition côté intérieur et son caoutchouc de finition
- 1 profil de finition côté extérieur et son caoutchouc de finition
- 2 tiges de jonction entre longueur de profil de sol
Le verre et la main courante ne font pas partie de notre fourniture.
Type de montage : montage en applique (montage à l'anglaise)
Lieu d'installation : Intérieur et extérieur
Le profil de sol:
- Matière: alliage aluminium EN AW6063 T6
- Finition:Aspect inox brossé 20 µm
- Sur demande : brut
- Longueur: 4000 mm
- Espace maximal entre profil : 10 mm
La fixation :
- La fixation du profil de longueur 4 mètres est assurée par 21 tiges d'ancrage FISCHER A 10 x 150 mm et d'une résine chimique FSB 390S ou équivalent.
- Entraxe de fixation: 300 mm
- Installation :
- Intérieur: acier galvanisé
- Extérieur: inox V4A
- Le principe de pose doit être conforme aux règles de l'art et aux préconisations instruites par le fabricant.
Le verre:
Le verre ne fait pas partie de notre fourniture.
Nous préconisons un verre dont les caractéristiques sont les suivantes:
- Type de verre : verre feuilleté trempé HST.
- Façonnage JPP ou JPI
- Epaisseur du verre 10.10.4 (21.52 mm)
- Largeur min du verre: 1000 mm
Largeur max du verre : 2000 mm
Espace minimal entre les verres: 5 mm
Espace maximal entre les verres : 50 mm
Nota:
En pose extérieure, la mise en oeuvre du vitrage doit être conforme au DTU 39, ainsi le chant supérieur du vitrage doit être protégé afin d'éviter une délamination du verre.
